ASoupape à billeest l’une des vannes industrielles les plus couramment utilisées pour contrôler le flux de liquides, gaz, vapeur et autres milieux dans les systèmes de tuyauterie. Réputée pour sa structure simple, son fonctionnement rapide, ses performances d’étanchéité et sa longue durée de vie, la vanne à bille est largement utilisée dans le traitement de l’eau, la transformation chimique, le pétrole et le gaz, les centrales électriques, l’alimentation et les boissons, les systèmes CVC et les applications industrielles générales.
Comprendre le fonctionnement d’une vanne à bille peut aider les ingénieurs, les acheteurs et les équipes de maintenance à choisir la vanne adaptée à différentes conditions de travail.
Une vanne à bille est une vanne à quart de tour qui utilise une bille creuse et perforée pour contrôler l’écoulement du fluide. La bille à l’intérieur du corps de soupape possède un trou au centre, appelé alésage ou orifice. Lorsque l’alésage est aligné avec la canalisation, le fluide peut passer à travers la vanne. Lorsque la bille tourne de 90 degrés, le côté solide de la bille bloque le chemin de l’écoulement et ferme la valve.
Grâce à ce principe de fonctionnement simple, une vanne à bille offre une fermeture rapide et un joint fiable. Il convient particulièrement aux applications nécessitant une ouverture et une fermeture rapides, une faible chute de pression et un contrôle du débit stable.

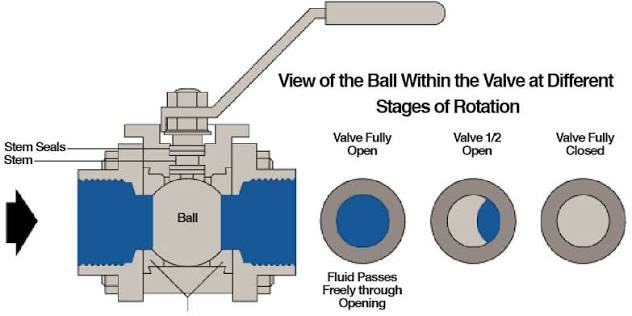

Le principe de fonctionnement d’une vanne à bille repose sur la rotation de la bille à l’intérieur du corps de la soupape. La bille est reliée à une tige de soupape, et la tige est actionnée par une poignée, un opérateur d’engrenage, un actionneur pneumatique, un actionneur électrique ou hydraulique.
Lorsque l’opérateur tourne la poignée ou l’actionneur, la tige fait tourner la bille. En position ouverte, le trou dans la boule est aligné avec la canalisation, permettant au média de s’y écouler. En position fermée, la bille tourne de 90 degrés, et la surface solide de la balle arrête le flux.
Ce fonctionnement à quart de tour est l’un des principaux avantages d’une vanne à bille. Comparée aux vannes à trappe ou à globe, une vanne à bille est plus rapide à faire fonctionner et plus facile à automatiser.
Une vanne à bille s’ouvre et se ferme à une rotation de 90 degrés.
Lorsque la poignée est parallèle à la canalisation, la vanne à bille est généralement ouverte. Dans cette position, l’alésage de la bille s’aligne avec le tuyau, et le fluide circule à travers la vanne. Lorsque la poignée est perpendiculaire à la canalisation, la vanne est fermée. La partie solide de la boule bloque le chemin de l’écoulement et empêche le passage du milieu.
Dans les systèmes automatisés, les vannes à bille pneumatiques et les vannes à billes électriques sont utilisées pour l’exploitation à distance et l’automatisation des procédés. Ces vannes à billes actionnées sont couramment utilisées dans les usines chimiques, les pipelines de pétrole et de gaz, les systèmes de traitement de l’eau et les lignes de production industrielles.
Une vanne à bille se compose de plusieurs parties importantes. Chaque composant joue un rôle clé dans le fonctionnement, l’étanchéité et la durabilité des soupapes.
| Composant | Fonction | Matériaux courants |
|---|---|---|
| Corps de soupapes | Contient des pièces internes et relie la vanne à la canalisation | Acier inoxydable, acier au carbone, laiton, acier coulé |
| Balle | Tourne pour ouvrir ou fermer le chemin de l’écoulement | Acier inoxydable, acier chromé, laiton |
| Tige | Relie la bille au manche ou à l’actionneur | Acier inoxydable, acier allié |
| Sièges | Assurer l’étanchéité entre la boule et le corps de la valve | PTFE, RPTFE, PEEK, siège métallique |
| Joints et emballage | Éviter les fuites entre la potence et les articulations du corps | PTFE, graphite, élastomères |
| Poignée ou actionneur | Actionne la vanne manuellement ou automatiquement | Actionneurs en acier, aluminium, pneumatique ou électrique |
La qualité de ces composants influence directement les performances d’une vanne à bille industrielle. Par exemple, les vannes à billes en acier inoxydable sont souvent choisies pour les environnements corrosifs, tandis que les vannes à billes en acier carbone sont couramment utilisées dans les systèmes pétroliers, gaziers et industriels en général.
Différents types de vannes à bille sont conçus pour différents niveaux de pression, besoins de débit, conditions d’installation et besoins de maintenance.
| Type à soupape à billes | Description | Application typique |
| Vanne à bille flottante | La bille est maintenue par les sièges de la soupape et bouge légèrement sous pression pour créer un joint | Systèmes basse pression et moyenne pression |
| Robape à bille montée sur un trunnion | La bille est supportée par des tourions supérieurs et inférieurs pour réduire le couple | Pipelines haute pression et de grande taille |
| Soupape à bille à ouverture complète | La taille du trou est presque identique au diamètre du tuyau | Applications nécessitant une faible chute de pression |
| Soupape à bille de port réduite | Le diamètre du tuyau est plus petit que le diamètre du tuyau | Applications générales où une conception compacte est nécessaire |
| Soupape à bille à trois voies | Possède une conception en L ou en T pour la déviation ou le mélange du flux | Systèmes de procédé et contrôle de flux multidirectionnel |
| Vanne à bille en deux parties | Structure commune avec deux sections de corps | Utilisation industrielle et commerciale générale |
| Robape à billes en trois parties | La section centrale peut être retirée pour un entretien facile | Industries alimentaires, chimiques et de transformation |
| Robape à bille à entrée supérieure | Les parties internes sont accessibles par le haut | Pipelines nécessitant une maintenance en ligne |
| Vanne à bille soudée | Conception de caisse entièrement soudée avec moins de points de fuite | Gazoducs et service enfoui |
| Robape à bille sanitaire | Conçu pour des applications propres et hygiéniques | Industries alimentaires, des boissons et pharmaceutiques |
Le choix du bon type de robinet à bille dépend de la pression de travail, de la température, du milieu, de la taille du tuyau, du type de connexion et des besoins en maintenance.
Une vanne à bille offre de nombreux avantages par rapport à d’autres vannes industrielles. Sa structure simple et sa conception d’étanchéité fiable la rendent adaptée à un large éventail d’applications.
| Avantage | Explication |
| Fonctionnement rapide | Une vanne à bille ne nécessite qu’un tour de 90 degrés pour s’ouvrir ou se fermer |
| Fermeture hermétique | La conception de la boule et du siège offre des performances d’étanchéité fiables |
| Chute de basse pression | Les vannes à billes de port complet permettent un écoulement fluide avec une résistance minimale |
| Longue durée de service | Une structure simple réduit l’usure et les besoins d’entretien |
| Automatisation facile | Les vannes à bille peuvent être équipées d’actionneurs pneumatiques ou électriques |
| Compatibilité large des médias | Adapté à l’eau, au pétrole, au gaz, à la vapeur, aux produits chimiques et à d’autres fluides |
| Conception compacte | Nécessite moins d’espace d’installation que beaucoup d’autres types de vannes |
En raison de ces avantages, la vanne à bille est largement utilisée dans les systèmes industriels de tuyauterie où une coupure fiable et un contrôle du débit efficace sont nécessaires.
Les vannes à bille sont utilisées dans de nombreux secteurs car elles sont durables, faciles à utiliser et adaptées à différents milieux.
| Industrie | Application à soupape à bille |
| Pétrole et gaz | Isolation des pipelines, contrôle du gaz naturel, transport du pétrole brut, systèmes de raffinerie |
| Traitement chimique | Contrôle des milieux corrosifs, dosage chimique, pipelines de procédé |
| Traitement de l’eau | Approvisionnement en eau, traitement des eaux usées, systèmes de filtration |
| Centrales électriques | Vapeur, eau de refroidissement, gaz combustible et systèmes auxiliaires |
| Alimentation et boissons | Contrôle des fluides sanitaires, eau potable, systèmes CIP |
| Pharmaceutique | Lignes de procédé hygiéniques et contrôle propre des médias |
| CVC | Systèmes de chauffage, de refroidissement et d’eau froide |
| Marine | Systèmes d’eau de mer, systèmes de carburant et tuyauterie embarquée |
| Industrie générale | Contrôle de l’air, de l’eau, du pétrole et des conduites de services publics |
Pour les milieux corrosifs, les vannes à bille en acier inoxydable sont souvent préférées. Pour les canalisations haute pression, les vannes à billes montées sur le touron sont couramment utilisées. Pour les systèmes automatisés, les vannes à bille pneumatiques et électriques à bille contribuent à améliorer l’efficacité du contrôle et à réduire le fonctionnement manuel.
Une vanne à bille et une vanne à trappe sont toutes deux couramment utilisées pour le contrôle marche-arrêt, mais leurs structures et méthodes de fonctionnement diffèrent.
| Objet | Robape à bille | Vanne à vanne |
| Fonctionnement | Fonctionnement à quart de rotation | Fonctionnement à plusieurs tours |
| Vitesse d’ouverture | Vite | Doucement |
| Performances d’étanchéité | Excellente coupure | Bien, mais cela dépend de la conception et de l’état |
| Automatisation | Facile à automatiser | Moins courant pour une automatisation rapide |
| Résistance à l’écoulement | Bas, surtout la conception à port complet | Très bas lorsqu’il est complètement ouvert |
| Meilleure utilisation | Arrêt rapide et fonctionnement fréquent | Service à long terme entièrement ouvert ou totalement fermé |
| Entretien | En général, c’est plus facile | Cela peut nécessiter plus d’entretien au fil du temps |
En général, une vanne à bille est meilleure pour un fonctionnement rapide, une utilisation fréquente et des systèmes automatisés. Une vanne à vanne est plus adaptée aux applications où la vanne reste complètement ouverte ou complètement fermée pendant de longues périodes.
Une vanne à bille et une vanne à globe sont utilisées à des fins différentes. Une vanne à bille sert principalement à l’arrêt, tandis qu’une vanne à globus sert surtout à la régulation du débit.
| Objet | Robape à bille | Globe Valve |
| Fonction principale | Contrôle on-off | Régulation du débit |
| Fonctionnement | Quart de tour | Tours multiples |
| Chute de pression | Low | Plus haut |
| Précision du contrôle du débit | Limité pour les conceptions standard | Mieux pour la limitation de la vitesse |
| Performances de fermeture | Excellent | Bien |
| Usage courant | Isolement et arrêt rapide | Contrôle précis du débit |
| Structure | Simple et compact | Chemin d’écoulement interne plus complexe |
Si le système nécessite une ouverture et une fermeture rapides, une vanne à bille est généralement un meilleur choix. Si le système nécessite une régulation précise du débit, une vanne à globe peut être plus adaptée.
Choisir la bonne vanne à bille nécessite de prendre en compte les conditions réelles de fonctionnement du système de tuyauterie. Les facteurs importants incluent la pression, la température, le type de milieu, la taille de la vanne, le matériau, le type de connexion et la méthode de fonctionnement.
| Facteur de sélection | À considérer |
| Médias | Eau, pétrole, gaz, vapeur, produits chimiques, fluides corrosifs ou milieux sanitaires |
| Pression nominale | Choisissez une vanne qui respecte ou dépasse les exigences de pression du système |
| Plage de température | Les matériaux de siège et d’étanchéité doivent correspondre à la température de travail |
| Matériau des soupapes | Acier inoxydable, acier au carbone, laiton, acier duplex ou alliage spécial |
| Type de port | Ouverture pleine pour la chute de basse pression, prise réduite pour la conception compacte |
| Type de connexion | Filetage, bridé, soudé, soudure à douille, soudure bout à bout ou tri-serrage |
| Méthode de fonctionnement | Poignée manuelle, opérateur d’engrenage, actionneur pneumatique ou actionneur électrique |
| Besoins d’entretien | Les modèles en trois parties ou à entrée supérieure sont plus faciles à entretenir |
| Norme industrielle | Considérez les normes API, ANSI, ASME, DIN, JIS, ou sanitaires |
Par exemple, une vanne à bille en acier inoxydable convient aux milieux corrosifs ou propres. Une vanne à bille montée sur un pivot convient aux canalisations à haute pression ou de grand diamètre. Une vanne à bille en trois parties est un bon choix lorsqu’un entretien facile est nécessaire. Une vanne à bille pneumatique ou à bille électrique est idéale pour le contrôle automatisé des procédés.
Bien qu’une vanne à bille nécessite généralement moins d’entretien que de nombreux autres types de vannes, une inspection régulière reste importante pour la performance à long terme.
| Élément d’entretien | Action recommandée |
| Fuite externe | Vérifiez la potence, les joints du corps et les connexions des tuyaux |
| Fonctionnement de la soupape | Ouvrez et fermez régulièrement la vanne pour éviter qu’elle ne coque |
| État du siège | Inspectez les sièges en cas de fuite interne |
| Empilement de tige | Ajustez ou remplacez le rembourrage si une fuite est détectée |
| Actionneur | Vérifiez l’alimentation en air, le câblage, les interrupteurs de fin de course et les signaux de commande |
| Surface de la boule | Inspectez pour détecter des rayures, de la corrosion ou de l’usure |
| Installation | Assurez-vous que la vanne est installée dans le bon sens si la conception l’exige |
Une installation correcte, un choix correct des matériaux et un entretien régulier peuvent aider à prolonger la durée de vie d’une vanne à bille et à réduire les temps d’arrêt du système.
Une vanne à bille fonctionne en faisant tourner une bille creuse à l’intérieur du corps de la valve pour contrôler le flux du milieu. Lorsque l’alésage de la bille est aligné avec la canalisation, la valve est ouverte. Lorsque la bille tourne de 90 degrés, la valve se ferme et arrête le flux.
Grâce à son principe de fonctionnement simple, son fonctionnement rapide en quart de tour, ses performances d’étanchéité hermétique, sa faible chute de pression et sa large gamme d’applications, la vanne à bille est l’une des vannes industrielles les plus importantes utilisées aujourd’hui.
Qu’il s’agisse d’une vanne à bille en acier inoxydable, d’une vanne à bille flottante, d’une vanne à bille montée sur une trunnion, d’une vanne à bille à port complet, d’une vanne à bille pneumatique ou d’une vanne à bille électrique, choisir la bonne vanne à bille peut contribuer à améliorer la sécurité du système, l’efficacité et la fiabilité à long terme.
Pour les systèmes de tuyauterie industrielle nécessitant une coupure fiable, une utilisation facile et des performances stables, une vanne à bille de haute qualité est souvent une solution idéale.
